Espressif ESP32-DevKitC-VE Entwicklungsboard ESP32-DevKitC-VE
17,99 €
inkl. gesetzl. MwSt.,
Lieferung nach Hause
Sicherheitshinweise
Beschreibung
Produktdetails
Marke
EspressifGewicht
52 g
Produkt-Art
Entwicklungsboard
Prozessor-Kerne (Anzahl)
2 x
EAN
4064161185491

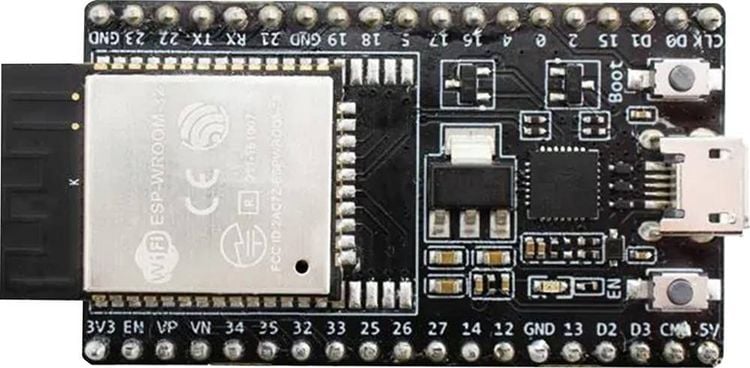

ESP32-DevKitC V4 ist ein kleines ESP32-basiertes Entwicklungsboard von Espressif . Die meisten I/O-Pins sind auf beiden Seiten zu den Stiftleisten herausgebrochen, um eine einfache Verbindung zu ermöglichen. Entwickler können entweder Peripheriegeräte mit Steckbrücken anschließen oder ESP32-DevKitC V4 auf einem Steckbrett montieren.

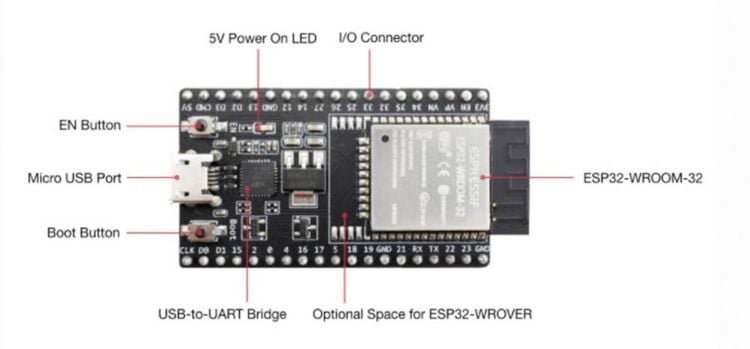

Überblick über die wichtigsten Komponenten, Schnittstellen und Bedienelemente des ESP32-DevKitC VE-Boards:
ESP32-WROOM-32: Ein Modul mit ESP32
EN: Reset-Knopf
Boot: Download-Schaltfläche. Halten Sie Boot gedrückt und drücken Sie dann EN, um den Download-Modus zum Herunterladen der Firmware über den seriellen Anschluss einzuleiten.
USB-zu-UART-Bridge: Ein einzelner USB-UART-Bridge-Chip bietet Übertragungsraten von bis zu 3 Mbit/s.
Micro-USB-Anschluss: USB-Schnittstelle. Stromversorgung für das Board sowie die Kommunikationsschnittstelle zwischen einem Computer und dem ESP32-Modul.
5V Betriebs-LED: Leuchtet auf, wenn USB oder ein externes 5V-Netzteil an das Board angeschlossen ist. Einzelheiten finden Sie in den Schaltplänen in den zugehörigen Dokumenten .

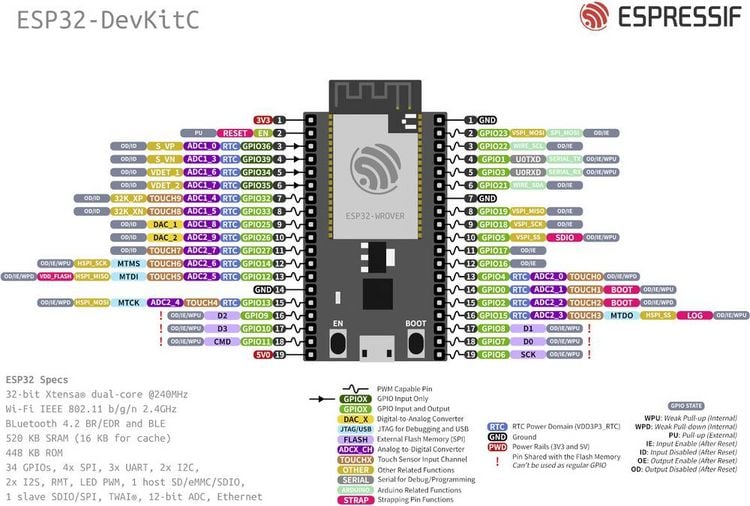

I/O: Die meisten Pins des ESP-Moduls sind zu den Stiftleisten auf der Platine herausgebrochen. Sie können ESP32 so programmieren, dass mehrere Funktionen wie PWM, ADC, DAC, I2C, I2S, SPI usw. aktiviert werden.
Stromversorgungsoptionen
Es gibt drei sich gegenseitig ausschließende Möglichkeiten, das Board mit Strom zu versorgen:
- Micro-USB-Anschluss, Standard-Netzteil
- 5V / GND-Header-Pins
- 3V3/GND-Header-Pins
Überblick über die wichtigsten Komponenten, Schnittstellen und Bedienelemente des ESP32-DevKitC VE-Boards:
ESP32-WROOM-32: Ein Modul mit ESP32
EN: Reset-Knopf
Boot: Download-Schaltfläche. Halten Sie Boot gedrückt und drücken Sie dann EN, um den Download-Modus zum Herunterladen der Firmware über den seriellen Anschluss einzuleiten.
USB-zu-UART-Bridge: Ein einzelner USB-UART-Bridge-Chip bietet Übertragungsraten von bis zu 3 Mbit/s.
Micro-USB-Anschluss: USB-Schnittstelle. Stromversorgung für das Board sowie die Kommunikationsschnittstelle zwischen einem Computer und dem ESP32-Modul.
5V Betriebs-LED: Leuchtet auf, wenn USB oder ein externes 5V-Netzteil an das Board angeschlossen ist. Einzelheiten finden Sie in den Schaltplänen in den zugehörigen Dokumenten .
I/O: Die meisten Pins des ESP-Moduls sind zu den Stiftleisten auf der Platine herausgebrochen. Sie können ESP32 so programmieren, dass mehrere Funktionen wie PWM, ADC, DAC, I2C, I2S, SPI usw. aktiviert werden.
Stromversorgungsoptionen
Es gibt drei sich gegenseitig ausschließende Möglichkeiten, das Board mit Strom zu versorgen:
- Micro-USB-Anschluss, Standard-Netzteil
- 5V / GND-Header-Pins
- 3V3/GND-Header-Pins
