Beschreibung
Produktdetails
Marke
EltakoMaße (L)
1,8 cm
Gewicht
46 g
Betriebsspannung max.
230 V DC/AC
Betriebsspannung min.
12 V DC/AC
Betriebsspannung
230 V
Betriebsspannungsbereich
12 - 230 V DC/AC
ElektroG (DE) Geräteart
999
ElektroG (DE) Marke wie EAR-Registrierung
Eltako
Inhalt
1 St.
Kontaktart
1 Schließer
Max. Schaltleistung
2000 W
Montageart
Unterputz
Produkt-Art
Stromstoß-Schalter
Schaltspannung (max.)
230 V/AC
Schaltstrom (max.)
4 A
Typ
ES61-UC
EAN
4010312107966

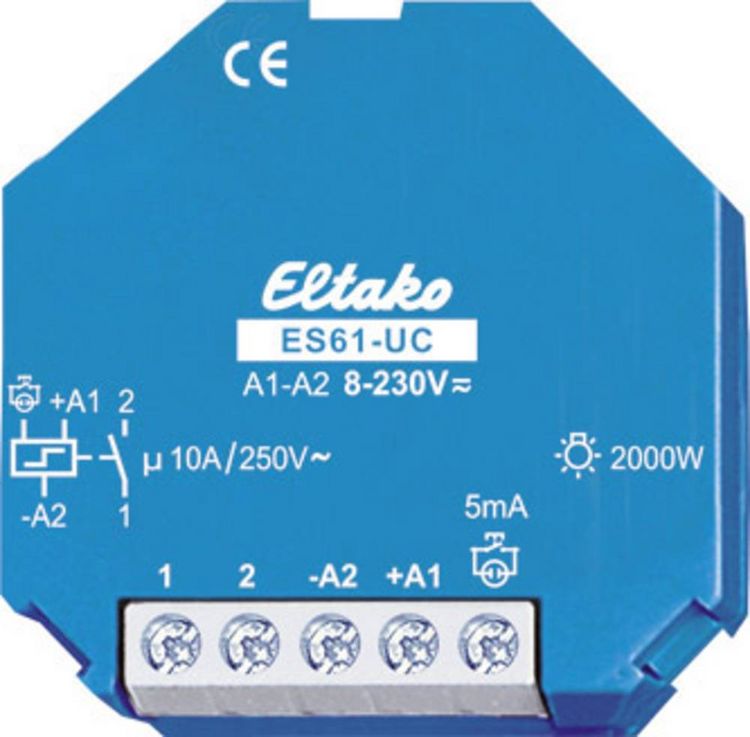

Eltako Stromstoßschalter ES61-UC
Hersteller: Eltako
Bezeichnung: Stromstoßschalter 8-230VUC,1S,16A
Typ: ES61-UC
Funktion: sonstige
Montageart: sonstige
Breite in Teilungseinheiten: 3,1
Einbautiefe: 18 mm
Anzahl der Kontakte als Schließer: 1
Steuerspannung 1: 8..230 V
Steuerspannungsart 1: AC/DC
Steuerspannung 2: 230 V
Steuerspannungsart 2: AC
Bemessungsschaltstrom: 10 A
Versorgungsspannung: 250 V
Spannungsart der Versorgungsspannung: AC
Max. Glühlampenlast: 2000 W
Max. Leuchtstofflampenlast: 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi : 0,6): 4 A
Handbedienung möglich: nein
Eltako Stromstoßschalter ES61-UC: weitere Details
Stromstoßschalter UC. 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Entweder Universal-Steuerspannung 8-230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang mit Glimmlampensymbol (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Befindet sich dieses Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert, diesen den letzten Schaltzustand aus seinem nichtflüchtigen Speicher lesen lässt, das bistabile Relais dementsprechend in die entgegengesetzte Richtung schaltet und den neuen Schaltzustand in den Speicher zurückschreibt. EAN: 4010312107966
Geliefert wird: Eltako Stromstoßschalter 8-230VUC,1S,16A ES61-UC, Verpackungseinheit: 1 Stück, EAN: 4010312107966
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller: Eltako
Bezeichnung: Stromstoßschalter 8-230VUC,1S,16A
Typ: ES61-UC
Funktion: sonstige
Montageart: sonstige
Breite in Teilungseinheiten: 3,1
Einbautiefe: 18 mm
Anzahl der Kontakte als Schließer: 1
Steuerspannung 1: 8..230 V
Steuerspannungsart 1: AC/DC
Steuerspannung 2: 230 V
Steuerspannungsart 2: AC
Bemessungsschaltstrom: 10 A
Versorgungsspannung: 250 V
Spannungsart der Versorgungsspannung: AC
Max. Glühlampenlast: 2000 W
Max. Leuchtstofflampenlast: 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA
Max. Schaltstrom (cos phi : 0,6): 4 A
Handbedienung möglich: nein
Eltako Stromstoßschalter ES61-UC: weitere Details
Stromstoßschalter UC. 1 Schließer potenzialfrei 10A/250V AC, Glühlampen 2000W. Kein Stand-by-Verlust. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Entweder Universal-Steuerspannung 8-230V UC am Steuereingang +A1/-A2 oder 230V mit bis zu 5mA Glimmlampenstrom am Steuereingang mit Glimmlampensymbol (L)/-A2(N). Die gleichzeitige Verwendung von zwei Potenzialen an den Steuereingängen ist nicht zulässig. Sehr geringes Schaltgeräusch. Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Befindet sich dieses Stromstoßschalter in einem Stromkreis, welcher mit einem Feldfreischalter FR12-230V überwacht wird, benötigt es keine zusätzliche Grundlast, die Überwachungsspannung des FR12-230V muss jedoch auf max gestellt werden. Die Elektronik hat keine eigene Stromversorgung und daher in beiden Kontaktstellungen keinen Stromverbrauch. Lediglich während des kurzen Steuerimpulses von nur 0,2 Sekunden fließt der Steuerstrom, welcher den Mikrocontroller aktiviert, diesen den letzten Schaltzustand aus seinem nichtflüchtigen Speicher lesen lässt, das bistabile Relais dementsprechend in die entgegengesetzte Richtung schaltet und den neuen Schaltzustand in den Speicher zurückschreibt. EAN: 4010312107966
Geliefert wird: Eltako Stromstoßschalter 8-230VUC,1S,16A ES61-UC, Verpackungseinheit: 1 Stück, EAN: 4010312107966
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
