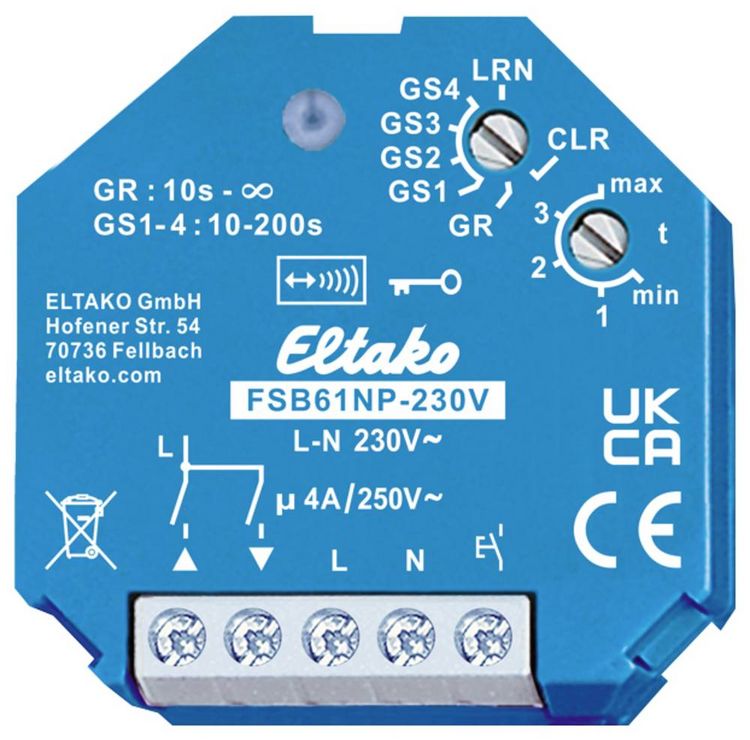

Eltako FSB61NP-230V Funk Jalousie-/Rollladenaktor Beschattungselement Unterputz
71,99 €
inkl. gesetzl. MwSt.,
Lieferung nach Hause
Sicherheitshinweise
Beschreibung
Produktdetails
Marke
EltakoGewicht
60 g
Anwendungsbereich
Jalousien, Tore und Fenster
Basisstation
Nicht Erforderlich, Optional für Fernzugriff
Betriebsspannung
230 V/AC
Datenübertragung (Smart Home)
Funk
Datenübertragung
Funk
Energieeffizienzklasse
n.rel
Frequenz
868 MHz
Funktionen
Beschattungselement
Montageart
Unterputz
Produkt-Art
Jalousie-/Rollladenaktor
Schutzart
IP20
Stromversorgung
netzbetrieben
EAN
4010312300213
Funkaktor 230V. 1+1 Schließer nicht potenzialfrei 4A/250V AC, für Rollladen und Beschattungselemente. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Stand-by-Verlust nur 0,9 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 33mm tief. Versorgungs-, Schalt- und Steuerspannung örtlich 230V. Beim Ausfall der Versorgungsspannung wird definiert ausgeschaltet. Zusätzlich zum Funk-Steuereingang über eine innenliegende Antenne kann dieser Funkaktor auch mit einem eventuell davor montierten konventionellen 230V-Steuertaster örtlich gesteuert werden. Ab der Fertigungswoche 36/19 kann über die Diode RTD (Polung beliebig) ein Richtungstaster für Ab angeschlossen werden. Ein weiterer Richtungstaster für Auf wird direkt an den Steuereingang angeschlossen. Beim 1. Steuerimpuls Ab schaltet der FSB61 den Steuereingang auf Richtungstaster um. Um den Steuereingang wieder auf Universaltaster umzuschalten, muss die Versorgungsspannung kurz weggeschaltet werden. Es können verschlüsselte Sensoren eingelernt werden. Es kann bidirektionaler Funk und/oder eine Repeater-Funktion eingeschaltet werden. Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden dann mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in andere Aktoren, die GFVS-Software und in Universalanzeigen eingelernt werden. Mit dem oberen Drehschalter werden in der Stellung LRN bis zu 35 Funktaster zugeordnet, davon ein oder mehrere Zentralsteuerungs-Taster. Danach wird damit die gewünschte Funktion dieses Stromstoß-Gruppenschalters gewählt: GS1 = Gruppenschalter mit Tastersteuerung und Rückfallverzögerung in Sekunden. Es kann sowohl ein Funktaster mit der Funktion Auf-Halt-Ab-Halt als Universaltaster eingelernt werden, als auch ein Funktaster als Richtungstaster. Mit einem Tastimpuls oben wird die Schaltstellung Auf gezielt aktiviert. Mit einem Tastimpuls unten wird die Schaltstellung Ab gezielt aktiviert. Ein weiterer Tastimpuls in dieselbe Richtung unterbricht den Ablauf sofort. Bei einem Tastimpuls in die andere Richtung wird jedoch gestoppt und nach einer Pause von 500ms in die entgegengesetzte Fahrtrichtung umgeschaltet. Zentralsteuerung dynamisch mit und ohne Priorität kann ausgeführt werden. GS2 = Gruppenschalter wie GS1, Zentraltaster immer ohne Priorität. GS3 = Gruppenschalter wie GS2, zusätzlich mit Doppelklick-Wendefunktion für den örtlichen Taster sowie einen entsprechend eingelernten Funktaster als Universaltaster: Nach dem Doppelklick bewegt sich die Jalousie in die entgegengesetzte Richtung, bis sie mit einem kurzen Tippen angehalten wird. GS4 = Gruppenschalter wie GS2, zusätzlich mit Tipp-Wendefunktion: Der Steuertaster wirkt zunächst statisch. Das Relais wird erregt, solange der Taster getippt wird, damit eine Jalousie mit kurzen Impulsen in die Gegenrichtung gedreht werden kann. GR = Gruppenrelais. Solange ein Funktaster geschlossen ist, ist ein Kontakt geschlossen, danach öffnet er wieder. Bei dem nächsten Funksignal schließt der andere Kontakt usw. Beschattungsszenen-Steuerung: Mit einem Steuersignal eines als Szenentaster eingelernten Tasters mit Doppelwippe können bis zu 4 zuvor hinterlegte Ab -Laufzeiten abgerufen werden. Bei Steuerung über die GFVS-Software können Fahrbefehle für Auf und Ab mit der exakten Fahrzeitangabe gestartet werden. Da der Aktor nach jeder Aktivität, auch bei durch Taster ausgelöstes Fahren, exakt die gefahrene Zeit zurückmeldet, wird die Position der Beschattung in der GFVS-Software immer korrekt angezeigt. Bei Erreichen der Endlagen oben und unten wird die Position automatisch synchronisiert. Ist ein Funk-Außen-Helligkeitssensor zusätzlich zu einem Szenentaster eingelernt, so werden die eingelernten Szenen 1, 2 und 4 je nach Außen-Helligkeit automatisch ausgeführt. Mit dem unteren Drehschalter wird die Rückfallverzögerung in die Stellung Halt in Sekunden eingestellt. Die Verzögerungszeit muss daher mindestens so lange gewählt werden, wi
